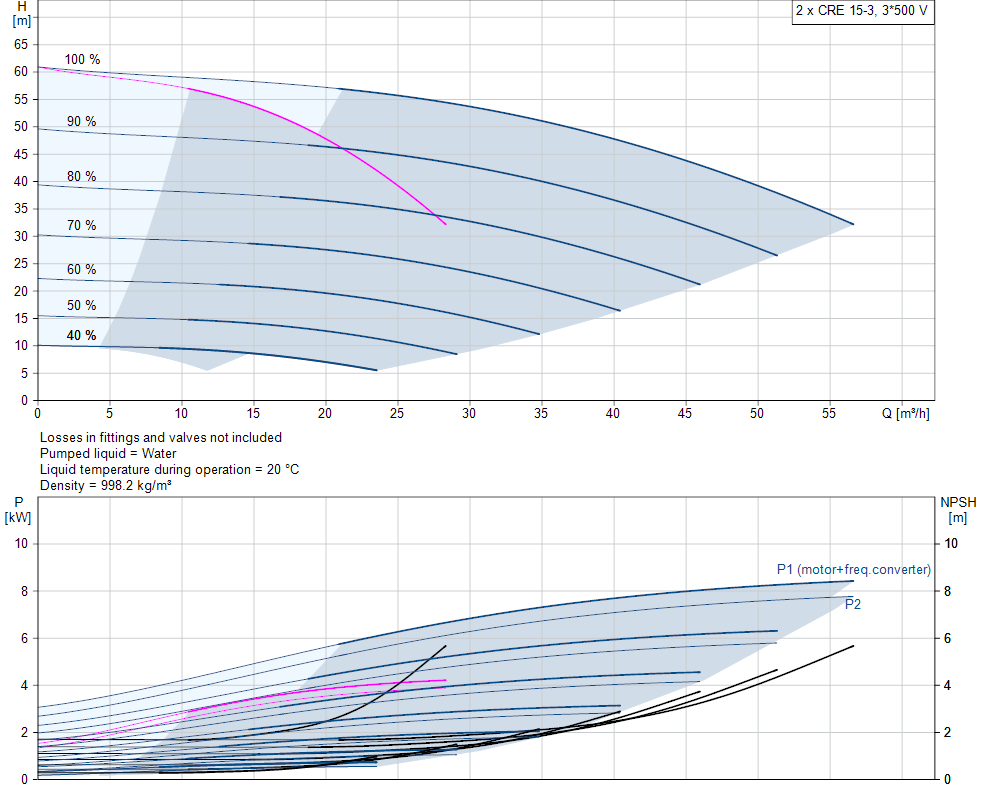

Kriva pumpe — CRE 15-3 A-F-A-E-HQQE · 2× paralelno
Kliknite na dijagram za radnu tačku
Kat. br. 10005
Urbanboost 2 CRE 15-3
Stanica za povišenje pritiska sa dve pumpe Grundfos CRE15-3
Dodajte u upit pa pošaljite zahtev za ponudu — javljamo se sa cenom i rokom.
Snaga
4 kW
Struja
0 A
Napon
400 V
Br. pumpi
2
Ulaz
3"
Izlaz
3"
Dimenzije
950×620×1400 mm
Glavna pumpa
CRE 15-3 A-F-A-E-HQQE
99104276
Upravljački orman
FB 2x16A
Oman sa glavnim prekidačem i osiguračima
Dim.: 340×280×160 mm
Izvezi specifikaciju
QR kod postrojenja
Skenirajte za pristup stranici postrojenja.
10005
Podaci pumpe (Grundfos)
- Ime proizvoda
- CRE 15-3 A-F-A-E-HQQE
- Šifra proizvoda
- 99104276
- EAN broj
- 5712606832552
Tehnički
- Brzina pumpe na kojoj su zasnovani podaci o pumpi
- 3494 rpm
- Nazivni protok
- 21.05 m³/h
- Rated head
- 46.1 m
- Maximum head
- 60.9 m
- Stages
- 3
- Impellers
- 3
- Broj radnih kola smanjenog prečnika
- 0
- Low NPSH
- N
- Orijentacija pumpe
- Vertikalno
- Raspored zaptivke vratila
- Pojedinačno
- Kod za zaptivač vratila 1: tip 2: rotir. površ. 3: stacion. dosed 4: sekund. zaptivač
- HQQE
- Kod za zaptivku vratila
- HQQE
- Approvals
- CE,EAC,UKCA,CURUS,SEPRO
- Odobrenja za vodu za piće
- WRAS,ACS
- Curve tolerance
- ISO9906:2012 3B
- Verzija pumpe
- A
- Pump version
- A
- Model
- A
- Tip pumpe
- CRE
Materijali
- Tipski ključ, kod za materijale
- A
- Tipski ključ, kod za gumene komponente. E = EPDM, V=FKM
- E
- Base
- Liveno gvožđe
- EN 1561 EN-GJL-200
- ASTM A48-25B
- Rotor
- Nerđajući čelik
- Radno kolo
- EN 1.4301
- Rotor
- AISI 304
- Kod za materijal
- A
- Kod za gumu
- E
- Code for rubber
- E
- Bearing
- SIC
Ugradnja
- Maksimalna temperatura okoline
- 50 °C
- Maksimalni radni pritisak
- 16 bar
- Maksimalni pritisak na datoj temperaturi
- 16 bar / 120 °C
- 16 bar / -20 °C
- Tipski ključ, šifra za cevovod
- F
- Vrsta priključka
- DIN
- Veličina usisnog priključka
- DN 50
- Veličina izlaznog priključka
- DN 50
- Nazivni pritisak priključka
- PN 25
- Veličina prirubnice za motor
- FT130
- Položaj priključne kutije
- 6
- Kod za povezivanje
- F
Tečnost
- Dizana tečnost
- voda
- Raspon temperature tečnosti
- -20 .. 120 °C
- Selected liquid temperature
- 20 °C
- Gustina
- 998.2 kg/m³
Elektro podaci
- Motor standard
- IEC
- Tip motora
- 112MC
- Potrebna snaga - P2
- 4 kW
- Snaga (P2) potrebna za pumpu
- 4 kW
- Preveliki/mali motor
- Standardna veličina motora
- Frekvencija struje
- 50 / 60 Hz
- Potrebni napon
- 3 x 380-500 V
- Servisni faktor
- 1.00
- Nazivna struja
- 7.60-6.20 A
- cos fi - faktor snage
- 0.92-0.87
- Nazivna brzina
- 360-4000 rpm
- IE klasa efikasnosti
- IE5
- Efikasnost motora uz puno opterećenje
- 92.2 %
- Klasa zaštite (IEC 34-5)
- IP55
- Klasa izolacije (IEC 85)
- F
- Ugrađena zaštita motora
- ELEC
- Broj motora
- 92984046
Kontrole
- Control panel
- Standard
- Function Module
- FM310 - Advanced
- Položaj priključne kutije
- 6
- Frequency converter
- Ugrađeno
- Pressure sensor
- N
Ostali
- Minimalni indeks efikasnosti (MEI) ≥
- 0.70
- Net weight
- 59 kg
- Shipping volume
- 0.37 m³
- Config. file no
- 99059056
- Danski VVS Br.
- 386004003
- FLVI br.
- 4925660
