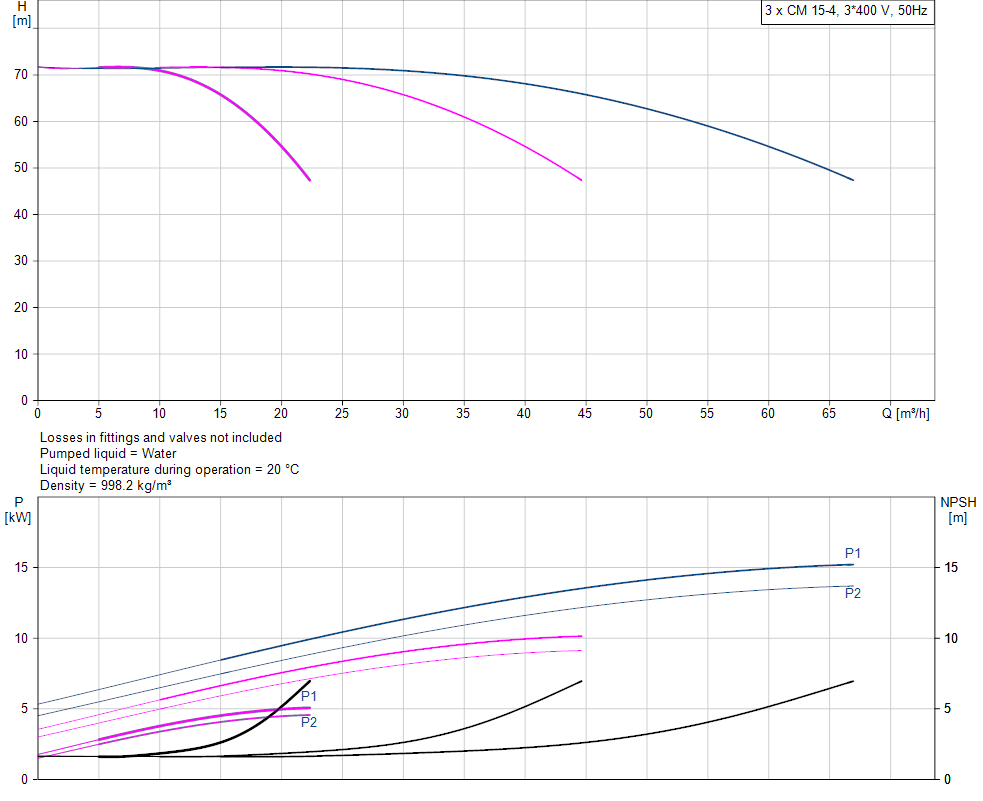

Kriva pumpe — CM 15-4 A-R-A-E-AQQE F-A-A-N · 3× paralelno
Kliknite na dijagram za radnu tačku
Kat. br. 98777058

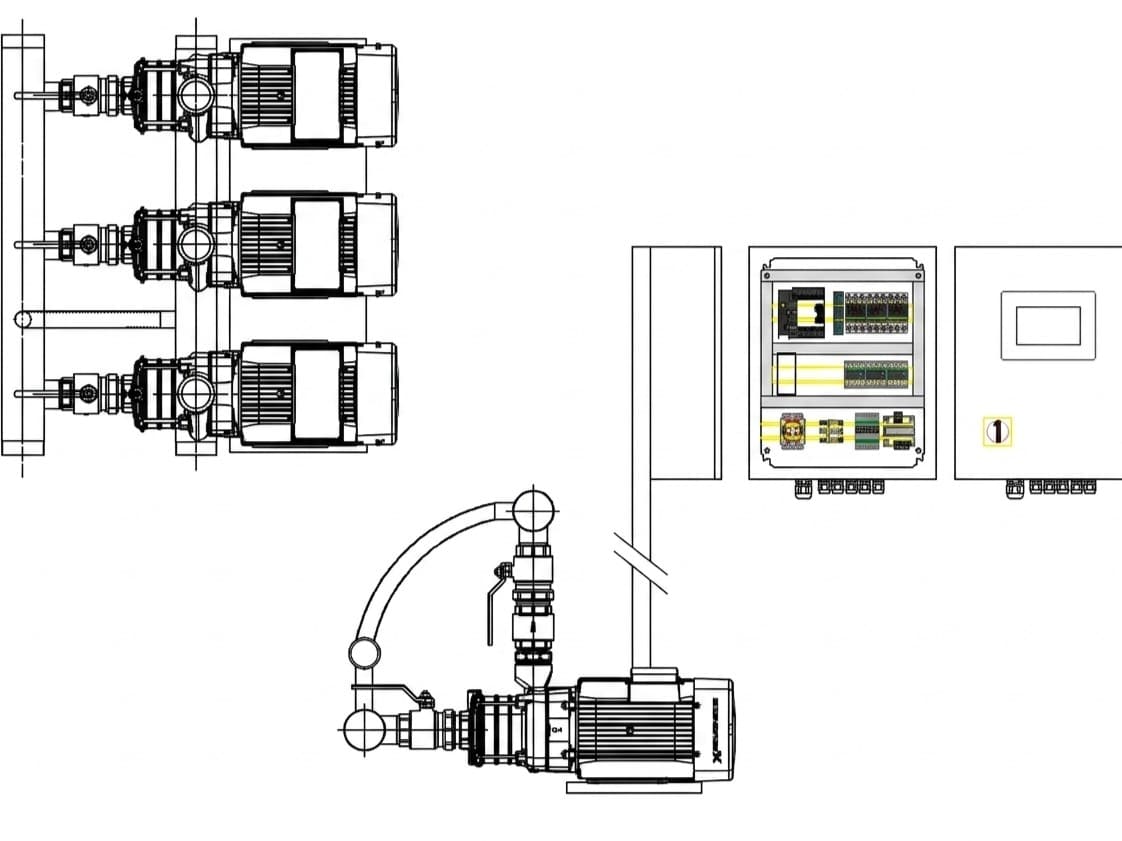

Urbanboost 3 CM 15-4
Stanica za povišenje pritiska u hidrantskoj mreži sa 2 radne i jednom rezervnom pumpom na zajedničkom postolju. Usisni i potisni kolektori od EN 1.4301. Rasteretni vetnil, kolo za samotest na 24h.
Dodajte u upit pa pošaljite zahtev za ponudu — javljamo se sa cenom i rokom.
Snaga
5.5 kW
Struja
11 A
Napon
400 V
Br. pumpi
3
Ulaz
3 inch
Izlaz
3 inch
Dimenzije
920×900×1600 mm
Glavna pumpa
CM 15-4 A-R-A-E-AQQE F-A-A-N
98777058
Upravljački orman
M221 16A DOL
Orman 3x16A DOL
Dim.: 600×400×200 mm
Izvezi specifikaciju
QR kod postrojenja
Skenirajte za pristup stranici postrojenja.
98777058
Podaci pumpe (Grundfos)
- Ime proizvoda
- CM 15-4 A-R-A-E-AQQE F-A-A-N
- Šifra proizvoda
- 98777058
- EAN broj
- 5712601231299
Tehnički
- Brzina pumpe na kojoj se zasnivaju podaci o pumpi
- 2900 rpm
- Rated flow
- 17 m³/h
- Rated head
- 59.58 m
- Impellers
- 4
- Kod za zaptivač vratila 1: tip 2: rotir. površ. 3: stacion. dosed 4: sekund. zaptivač
- AQQE
- Kod za zaptivku vratila
- AQQE
- Approvals
- CE,EAC,UKCA
- Odobrenja za vodu za piće
- WRAS,ACS,NSF61
- Curve tolerance
- ISO9906:2012 3B
- Verzija pumpe
- A
- Pump version
- A
- Model
- A
Materijali
- Tipski ključ, kod za materijale
- A
- Tipski ključ, kod za gumene komponente. E = EPDM, V=FKM
- E
- Kućište pumpe
- Liveno gvožđe
- Pump housing
- EN-GJL-200
- Kućište pumpe
- ASTM A48-25A
- Rotor
- Nerđajući čelik
- Radno kolo
- EN 1.4301
- Rotor
- AISI 304
- Kod za materijal
- A
- Kod za gumu
- E
- Code for rubber
- E
Ugradnja
- Opseg temperature okruženja
- -20 .. 55 °C
- Maksimalni radni pritisak
- 10 bar
- Maksimalni pritisak na datoj temperaturi
- 10 bar / 90 °C
- Tipski ključ, šifra za cevovod
- R
- Vrsta priključka
- Rp
- Veličina usisnog otvora
- 2 inch
- Veličina izlaznog otvora
- 2 inch
- Položaj priključne kutije
- 12
- Outlet position
- 12
- Kod za povezivanje
- R
Tečnost
- Dizana tečnost
- voda
- Raspon temperature tečnosti
- -20 .. 90 °C
- Selected liquid temperature
- 20 °C
- Gustina
- 998.2 kg/m³
Elektro podaci
- Motor standard
- IEC
- Frame size
- 132SC
- IE klasa efikasnosti
- IE3
- Nazivna snaga - P2
- 5.5 kW
- Frekvencija struje
- 50 Hz
- Pogodno za 50/60 Hz
- N
- Rated voltage
- 3 x 220-240D/380-415Y V
- Service factor
- 1.00
- Rated current
- 19,0-19,0/11,0-11,0 A
- Struja pokretanja
- 1120-1280 %
- Nominalna brzina
- 2920-2940 rpm
- Klasa zaštite (IEC 34-5)
- IP55
- Klasa izolacije (IEC 85)
- F
- Standard zaštite od eksplozija
- PTC
- Kabl uključen (Da/Ne)
- N
Kontrole
- Položaj priključne kutije
- 12
- Frequency converter
- NEMA
Ostali
- Minimalni indeks efikasnosti (MEI) ≥
- 0.7
- Net weight
- 55.8 kg
- Danski VVS Br.
- 385212154
- FLVI br.
- 4925761
- Country of origin
- HU
- Custom tariff no.
- 84137075
