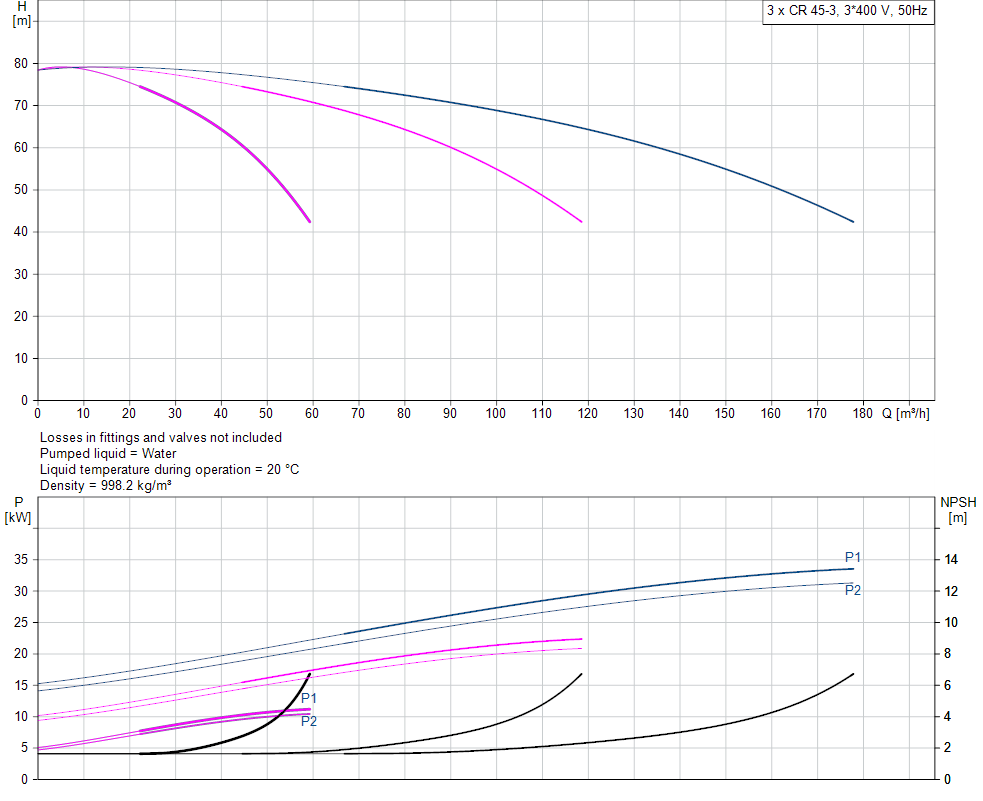

Kriva pumpe — CR 45-3 A-F-A-E-HQQE · 3× paralelno
Kliknite na dijagram za radnu tačku
Kat. br. 93392772
Urbanboost 3 CR 45-3
Stanica za povišenje pritiska u hidrantskoj mreži sa 3 pumpe na zajedničkom postolju. Usisni i potisni cevovod od EN1.4301.
Dodajte u upit pa pošaljite zahtev za ponudu — javljamo se sa cenom i rokom.
Snaga
11 kW
Struja
24.03 A
Napon
400 V
Br. pumpi
3
Ulaz
DN150
Izlaz
DN150
Dimenzije
1200×1350×1400 mm
Glavna pumpa
CR 45-3 A-F-A-E-HQQE
93392772
Izvezi specifikaciju
QR kod postrojenja
Skenirajte za pristup stranici postrojenja.
93392772
Podaci pumpe (Grundfos)
- Ime proizvoda
- CR 45-3 A-F-A-E-HQQE
- Šifra proizvoda
- 93392772
- EAN broj
- 5715471942395
Tehnički
- Brzina pumpe na kojoj su zasnovani podaci o pumpi
- 2924 rpm
- Nazivni protok
- 45 m³/h
- Rated head
- 59.4 m
- Maximum head
- 77.1 m
- Stages
- 3
- Impellers
- 3
- Broj radnih kola smanjenog prečnika
- 0
- Low NPSH
- N
- Orijentacija pumpe
- Vertikalno
- Raspored zaptivke vratila
- Pojedinačno
- Kod za zaptivač vratila 1: tip 2: rotir. površ. 3: stacion. dosed 4: sekund. zaptivač
- HQQE
- Kod za zaptivku vratila
- HQQE
- Approvals
- CE,EAC,UKCA,SEPRO,
- Odobrenja za vodu za piće
- WRAS,ACS
- Curve tolerance
- ISO9906:2012 3B
- Verzija pumpe
- A
- Pump version
- A
- Model
- B
Materijali
- Tipski ključ, kod za materijale
- A
- Tipski ključ, kod za gumene komponente. E = EPDM, V=FKM
- E
- Base
- Liveno gvožđe
- EN 1563 EN-GJS-500-7
- ASTM A536 80-55-06
- Rotor
- Nerđajući čelik
- Radno kolo
- EN 1.4301
- Rotor
- AISI 304
- Kod za materijal
- A
- Kod za gumu
- E
- Code for rubber
- E
- Bearing
- SIC
- Support bearing
- Graflon
Ugradnja
- Maksimalna temperatura okoline
- 60 °C
- Maksimalni radni pritisak
- 16 bar
- Maksimalni pritisak na datoj temperaturi
- 16 bar / 120 °C
- 16 bar / -30 °C
- Tipski ključ, šifra za cevovod
- F
- Vrsta priključka
- DIN
- Veličina usisnog priključka
- DN 80
- Veličina izlaznog priključka
- DN 80
- Nazivni pritisak priključka
- PN 40
- Veličina prirubnice za motor
- FF300
- Položaj priključne kutije
- 6
- Kod za povezivanje
- F
Tečnost
- Dizana tečnost
- voda
- Raspon temperature tečnosti
- -30 .. 120 °C
- Selected liquid temperature
- 20 °C
- Gustina
- 998.2 kg/m³
Elektro podaci
- Motor standard
- IEC
- Tip motora
- 160MD
- Potrebna snaga - P2
- 11 kW
- Snaga (P2) potrebna za pumpu
- 11 kW
- Frekvencija struje
- 50 Hz
- Potrebni napon
- 3 x 380-400D/660-690Y V
- Nazivna struja
- 21.4/12.4 A
- Struja pokretanja
- 950-1000 %
- cos fi - faktor snage
- 0.86-0.84
- Nazivna brzina
- 2960 rpm
- IE klasa efikasnosti
- IE4
- Efikasnost motora uz puno opterećenje
- 92.6 %
- Efikasnost motora pri 3/4 opterećenja
- 93.5-93.4 %
- Efikasnost motora pri 1/2 opterećenja
- 92.8-92.9 %
- Broj polova
- 2
- Klasa zaštite (IEC 34-5)
- IP55 Dust/Jetting
- Klasa izolacije (IEC 85)
- F
- Ugrađena zaštita motora
- PTC
- Broj motora
- 92754774
Kontrole
- Položaj priključne kutije
- 6
- Frequency converter
- NEMA
Ostali
- Minimalni indeks efikasnosti (MEI) ≥
- 0.70
- Net weight
- 173 kg
- Shipping volume
- 0.495 m³
- Country of origin
- DK
- Custom tariff no.
- 84137075
