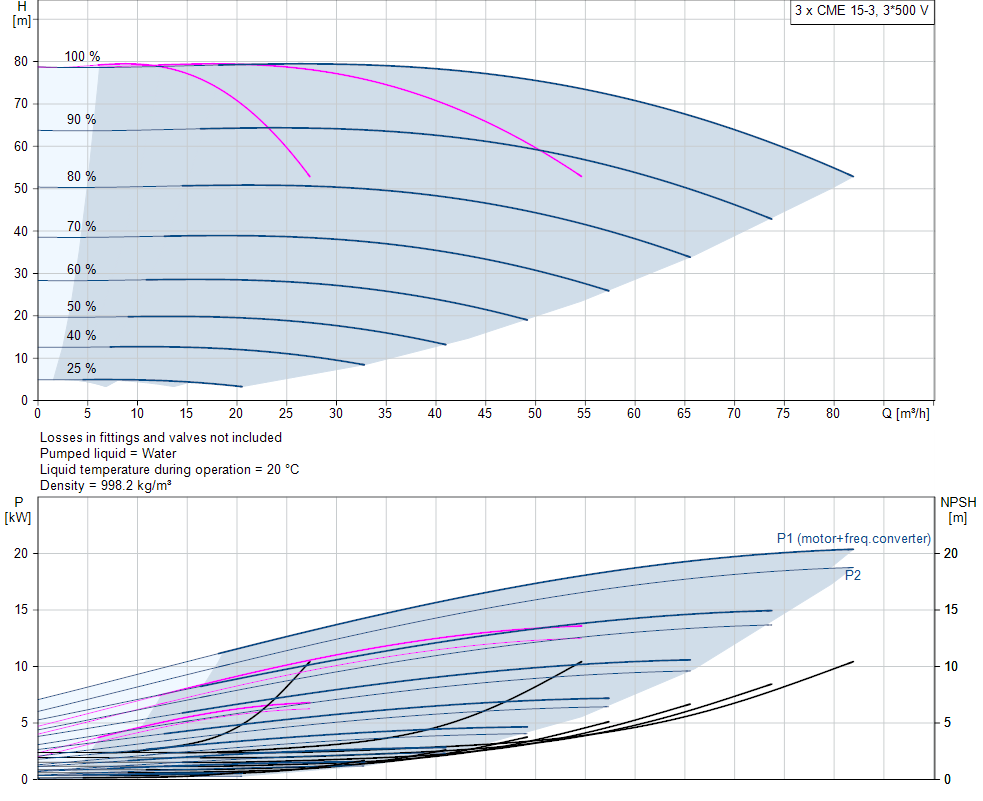

Kriva pumpe — · 3× paralelno
Kliknite na dijagram za radnu tačku
Kat. br. 10005
Urbanboost 3 CME 15-3
tere
Dodajte u upit pa pošaljite zahtev za ponudu — javljamo se sa cenom i rokom.
Snaga
22 kW
Struja
12 A
Napon
500 V
Br. pumpi
3
Ulaz
3"
Izlaz
3"
Dimenzije
1000×1000×1800 mm
Upravljački orman
FB 3x16A
Orman sa glavnim prekidačem i osiguračima
Dim.: 380×280×160 mm

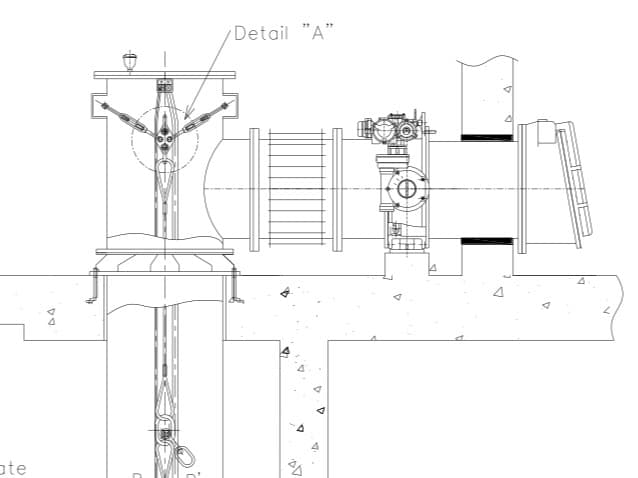

2D Crtež
Tehnički 2D crtež postrojenja u DWG/DXF formatu pogodan za projektnu dokumentaciju.
Preuzmi 2D crtežIzvezi specifikaciju
QR kod postrojenja
Skenirajte za pristup stranici postrojenja.
10005
Podaci pumpe (Grundfos)
- Ime proizvoda
- CME 15-3 A-R-A-E-AQQE S-A-D-N
- Šifra proizvoda
- 99077763
- EAN broj
- 5712606315550
Tehnički
- Brzina pumpe na kojoj su zasnovani podaci o pumpi
- 3480 rpm
- Nazivni protok
- 20.4 m³/h
- Rated head
- 64.26 m
- Impellers
- 3
- Kod za zaptivač vratila 1: tip 2: rotir. površ. 3: stacion. dosed 4: sekund. zaptivač
- AQQE
- Kod za zaptivku vratila
- AQQE
- Approvals
- CE,EAC,CURUS,UKCA
- Odobrenja za vodu za piće
- WRAS,ACS,NSF61
- Curve tolerance
- ISO9906:2012 3B
- Verzija pumpe
- A
- Pump version
- A
- Model
- A
Materijali
- Tipski ključ, kod za materijale
- A
- Tipski ključ, kod za gumene komponente. E = EPDM, V=FKM
- E
- Kućište pumpe
- Liveno gvožđe
- Pump housing
- EN-GJL-200
- Kućište pumpe
- ASTM A48-25A
- Rotor
- Nerđajući čelik
- Radno kolo
- EN 1.4301
- Rotor
- AISI 304
- Kod za materijal
- A
- Kod za gumu
- E
- Code for rubber
- E
Ugradnja
- Opseg temperature okruženja
- -20 .. 55 °C
- Maksimalni radni pritisak
- 10 bar
- Maksimalni pritisak na datoj temperaturi
- 10 bar / 90 °C
- Tipski ključ, šifra za cevovod
- R
- Vrsta priključka
- Rp
- Veličina usisnog otvora
- 2 inch
- Veličina izlaznog otvora
- 2 inch
- Položaj priključne kutije
- 12
- Outlet position
- 12
- Kod za povezivanje
- R
Tečnost
- Dizana tečnost
- voda
- Raspon temperature tečnosti
- -20 .. 90 °C
- Selected liquid temperature
- 20 °C
- Gustina
- 998.2 kg/m³
Elektro podaci
- Motor standard
- IEC
- Frame size
- 132F
- Nazivna snaga - P2
- 7.5 kW
- Frekvencija struje
- 50 / 60 Hz
- Pogodno za 50/60 Hz
- D
- Rated voltage
- 3 x 380-500 V
- Service factor
- 0.00
- Rated current
- 14.1-11.2 A
- Nazivna brzina
- 2900-4000 rpm
- Klasa zaštite (IEC 34-5)
- IP55
- Klasa izolacije (IEC 85)
- F
Kontrole
- Položaj priključne kutije
- 12
- Frequency converter
- Ugrađeno
Ostali
- Minimalni indeks efikasnosti (MEI) ≥
- 0.7
- Net weight
- 53.5 kg
- Danski VVS Br.
- 385275030
- FLVI br.
- 4925829
- Country of origin
- HU
- Custom tariff no.
- 84137075
